LED、VCSEL 和 SSL 测试的测量解决方案和可能性

文章出处：新闻动态责任编辑：百世精工科技发表时间：2023-08-04 09:45:27

不同的规范，例如 3.1 中提到的规范，可作为测量实施的指南。然而，一个好的解决方案不仅仅是满足这些规定的规范，而且还要保持解决方案实用、成本友好、满足用户的要求。作为重要的光学测量仪器制造商Gigahertz Optik GmbH非常重视这一点，并在生产满足客户要求、各自应用和适用规范的测量系统方面拥有 30 多年的经验。以下是一些示例：

（1）生产线中的 SSL 测试

BTS2048-VL 系列的特点是光学特性、广泛的电子器件、紧凑的设计以及这些应用中的灵活性。就其光学特性和质量而言，该设备处于光谱仪的上层水平（参见BTS2048系列200 nm至2150 nm）。它可以直接连接到积分球来测量光通量和不同的颜色测量。连接到 ILED-B 适配器可以根据 CIE127 进行辐照度测量。成熟的 LED 制造商通常使用这两种测量几何形状进行 LED 分级。

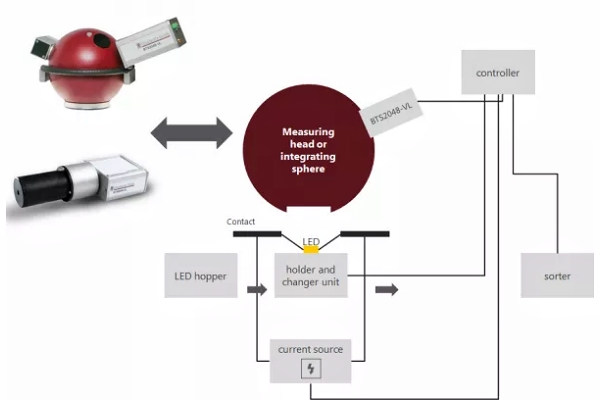

生产线（左上）中示意性示出了带有 ISD-xxx（右上）的 BTS2048-VL。带有 ILED-B 适配器的 BTS2048-VL（底部）

得益于集成电子快门，BTS2048 系列与同类其他器件（μs 范围）相比，可显着缩短集成时间（短于 2 µs）。无需 OD 过滤器即可将动态性能提高 1000 倍。使用 OD 滤光片可进一步提高动态性能。现代而强大的电子设备包括各种接口（以太网、USB 等），可以执行快速测量序列，即缩短了测量之间的等待时间。例如，您可以进行 1 毫秒的测量，延迟仅为 6 毫秒。这节省了生产时间，从而也节省了成本。

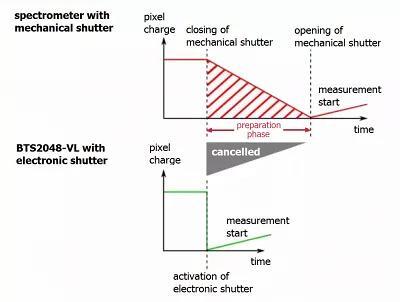

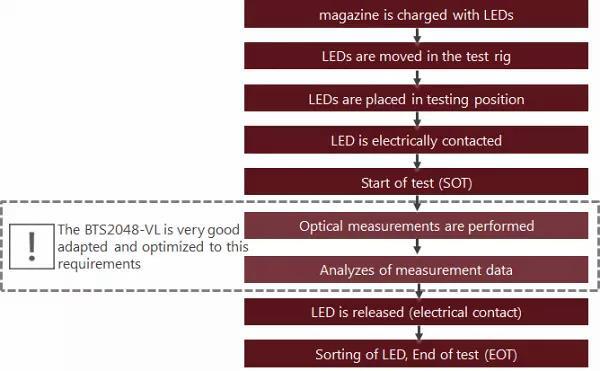

TS2048-VL 的电子快门缩短了两次后续测量之间的等待时间。强大的电子设备可实现更快的计算和数据传输。生产中装箱过程的基本顺序

此外，在谈论即时 LiDAR 应用时，脉冲形状、激光脉冲强度的整体超快速测量也很重要。 ISD -1.6-SP-Vxx是一款满足这些需求的测量系统，具有用于测量脉冲波形的快速 (ns) 二极管和用于测量脉冲能量的精确（μs 至 ms）二极管。

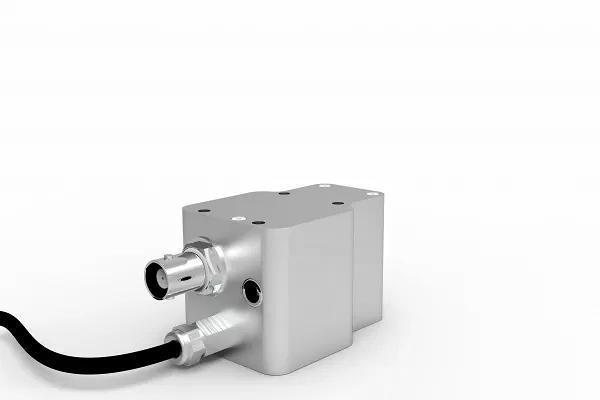

Gigahertz-Optik ISD-1.6-SP-Vxx辐射功率测量检测器

（2）实验室应用/质量控制/生产助理 QA

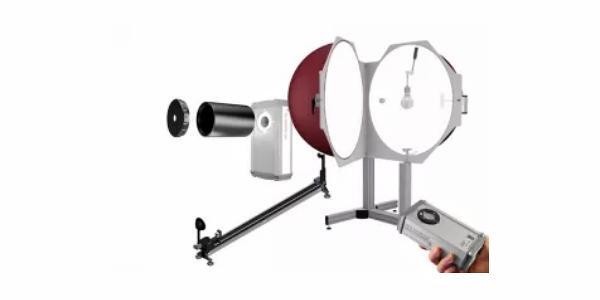

BTS256 -LED 测试仪系列是一种适用于实验室应用的多功能技术。作为手持式设备，BTS256-LED 非常适合测量单个 LED。快速安装扩散器透镜和设备的卡口连接器使设备能够连接到测角仪，或用作聚光灯的辐照度计。卡口连接器还可以将设备连接到不同的积分球上。它是实验室中执行多种测量任务的理想光谱辐射计。

BTS256 -LED 测试仪

相同的概念也可用于 BTS2048系列，以实现更高质量的测量。

TPI21 -TH是一款即插即用测试系统，适用于单个 LED（星形、SMD 等）或直径最大 70 毫米的 LED 组件。使用吉时利光源计、高质量光谱辐射计 (BTS2048-VL) 测量 LED 以及使用热电冷却和加热 (LEDA-7-TEC) 进行测量 (LEDA-7-TEC) 所需的所有功能均由系统软件运行。测量周期的规格可由用户单独设置。 S-BTS2048软件还支持完整的测量数据分析。一般来说，其属性允许该系统根据 DINv5032-9 和 CIE S025 执行测量。可选的不透光测量室使测量系统能够在照明的生产场所使用。

相同的概念也可用于 BTS2048系列，以实现更高质量的测量。

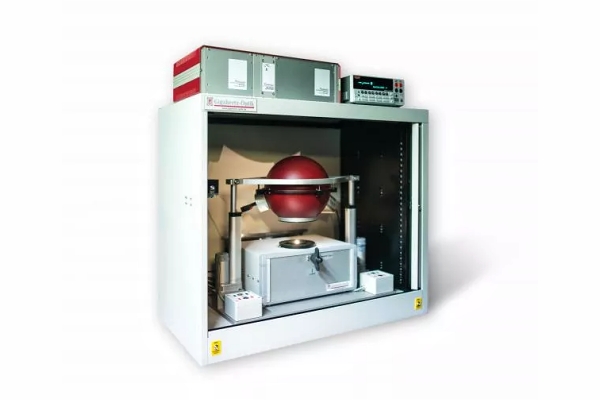

可选测量室中的 TPI21-TH 测量系统

（3）客户或用户现场应用测试

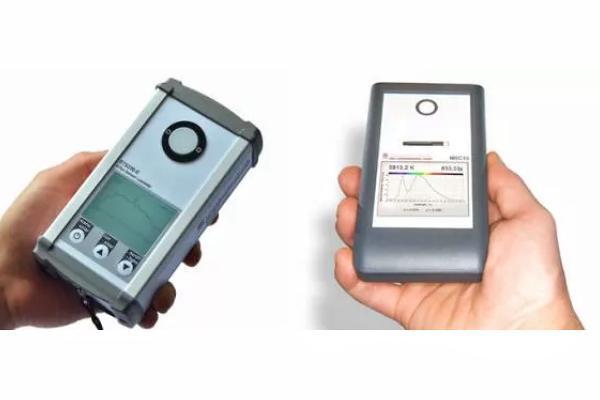

我们有两种设计用于测量照度、辐照度、发光颜色和 CRI 的设备。这些是针对不同的技术要求而开发的，旨在为客户提供适合其应用的理想测量设备。 BTS256 -EF系列是一款基于BTS的高品质手持式仪表，具有良好的杂散光抑制、波长精度等特点，可在现场应用中实现尽可能高的精度。例如，使用该设备可以执行精确的颜色坐标测量（Mac Adam 椭圆、分档场等），以用于质量控制目的或检查。此外，EF 版本能够直接在现场测量闪烁参数。

MSC15和CSS-45更像是 BTS256的弟弟。它的价格明显较低，但在光学和功能性能方面略有妥协。易用性和直观的软件弥补了这一点。

Gigahertz-Optik MSC15 手持式光谱照度计
