SSL 产品和安装的闪烁测量

文章出处：新闻动态责任编辑：百世精工科技发表时间：2023-08-08 08:58:14

过去，荧光灯电子镇流器的引入很大程度上消除了对灯和灯具本身引起的光闪烁的担忧。然而，固态照明 (SSL) 的广泛引入再次使光闪烁成为人们特别感兴趣的话题。例如，欧盟委员会的生态设计法规规定了 Pst 和 SVM 的限制。这是因为 LED 灯非常快速且成比例地跟随流过 LED 的电流。

光源的光输出随时间的变化会对观察者产生视觉和非视觉的有害影响。这些效果统称为“时间光伪影”(TLA)。

SSL 产品和安装的闪烁测量

一、TLA 的定义

CIE TN 006:2016 [1] 确定了三种类型的视觉可感知 TLA：

•闪烁：对于静态环境中的静态观察者来说，由亮度或光谱分布随时间波动的光刺激引起的视觉不稳定的感觉。

•频闪效应：对于非静态环境中的静态观察者来说，由光刺激引起的运动感知的变化，其亮度或光谱分布随时间波动。

•幻影阵列效应（重影）：对于静态环境中的非静态观察者来说，由光刺激引起的物体感知形状或空间位置的变化，其亮度或光谱分布随时间波动。

CIE TN 012:2021 [11] 中给出了对此测量的指导。

据报道，非视觉 TLA 具有各种生理和心理影响，例如偏头痛、癫痫发作、自闭症行为、眩晕等。IEEE 1789:2015 [2] 中对神经生理学影响进行了全面综述。

TLA 可能是由 LED 灯和灯具的内部驱动电子器件以及任何相关的控制装置（例如调光器电路）引起的。此外，交流电源电压的波动和瞬变也可能导致 TLA。现有的建筑和照明标准，例如室内工作场所标准 EN 12461-1 [3]，建议避免灯光闪烁和频闪效应。它警告说，“频闪效应可能会通过改变旋转或往复机械的感知运动而导致危险情况”，但没有提供任何度量或限制。 IEEE 1789-2015 中的建议现在被认为有些争议 (NEMA 77) [4]。美国能源之星计划 [5] 要求使用指定的调光器电路进行测试，并且加利福尼亚州 Title 24: 2016 [6] 中给出了特殊要求。

二、有关闪烁指标的技术文章

请参阅技术文章 - 使用 BTS 测量设备进行闪烁测量，了解现有出版物中指定的用于 TLA 测量的各种指标的全面描述。经常引用两个简单的指标：

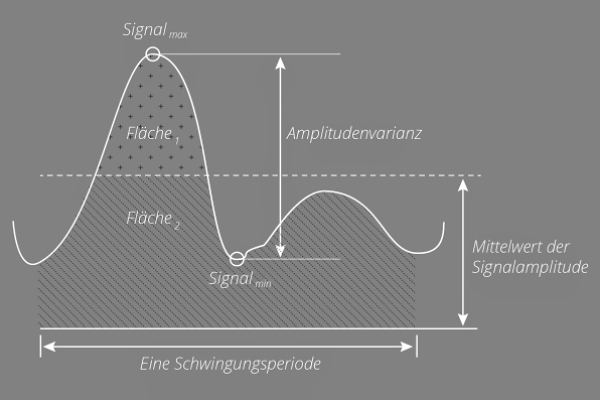

调制深度 (MD) 及闪烁指数 (FI)

•调制深度 (MD) 或闪烁百分比 – 最大和最小光级别的差值与总和的比率，以百分比表示；

•闪烁指数 (FI) - 高于和低于平均光照水平的区域的比率。

然而，这些指标不区分闪烁和频闪效应，也不考虑频率相关灵敏度或光输出波形的影响。更复杂的指标越来越受青睐：

•短期闪烁严重程度，P st LM (CIE TN006:2016) [1] 对频率高达 80Hz 的感知光闪烁的评估。

•频闪可见度测量，SVM (CIE TN006:2016) [1] 考虑使用高达 2kHz 的光调制照明时对移动和旋转物体的外观的影响。

•ASSIST 闪烁感知指标，M p （ASSIST Vol 11，Iss 3）[8] 描述了一种评估观察到的闪烁的视觉感知的客观方法。

欧盟委员会针对光源和独立控制装置的生态设计法规 [10] 于 2021 年 9 月 1 日生效。也称为单一照明法规 (SLR)，于 2021 年 2 月进行修订，纳入 PstLM < 1.0 的强制限制对于闪烁，SVM < 0.9 对于频闪效应。

三、闪烁计

所有上述指标（MD、FI、P st LM、SVM 和 M p ）均由BTS256-EF 光谱光和闪烁计（基于PFL-200 BNC 检测器的仪表）进行测量和报告。为了帮助 SSL 制造商满足 EMC 指令 (2004/108/EC) 合规性，可提供交钥匙闪烁测试系统，其中包含符合 IEC TR 61547-1:2017 [9] 的客观闪烁光度计，用于测试：

•所有具有稳定交流电源电压的照明设备的固有性能；

•照明设备对交流电源电压波动的抗扰性能。

“闪烁”一词也用于表示电压波动以及由连接到网络的设备引起的公共电源电压系统上的闪烁。 IEC 61000-3-3: 2017 涉及设备产生的此类电压波动的限制。 LED 灯具 ≤ 600W 被“视为符合”。
