光电传感器利用发射器发出的光束来检测其感应范围内物体的存在、不存在或距离。它们由两个主要组件组成:发射器和接收器。发射器向目标区域发射调制光束,通常是红外光或可见光。接收器检测反射光或反射光的存在,具体取决于传感器的操作模式。在这篇文章中,我们将带您了解ATO的M18光电传感器的接线和测试过程。

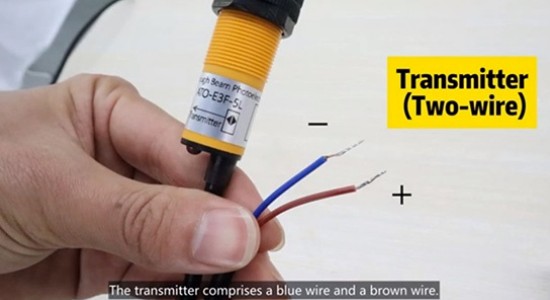

光电传感器由两个主要部分组成:发射器和接收器。发射器部分有一根蓝色线(充当负极端子)和一根棕色线(充当正极端子)。另一方面,接收器配备了三根线:正极线、负极线和指定用于传输输出信号的黑线。这种配置使得光束光电传感器能够有效地发射和接收信号,从而实现精确的检测和测量能力。
为了确保正确的测试,我们将使用 24V 传感器测试仪。
• 将发射机的棕色线(正极)连接至测试装置的 24V 正极端子。
• 将发射器的蓝线(负极)连接到测试装置的负极端子。
• 按照与接收器相同的接线步骤,相应地连接正极线和负极线。
• 将接收器的黑线(输出信号)拧至传感器输出 #1 端子。
光电传感器通电后 ,将物体放置在其检测范围内,继续测试其功能。
• 观察传感器对物体存在的反应。
• 通过测试仪上的输出指示灯验证传感器是否正常工作。
随附的接线图说明了光电传感器检测机构的内部工作原理。
