如何用万用表检查称重传感器？

      如何轻松确定称重传感器是否仍然有效？作为电子秤中最重要和最脆弱的部分，称重传感器的正常运行与称重的准确性有很大关系。在本文中， 将向您展示一种快速轻松地测试称重传感器的简单方法。

      在开始测试之前，请确保拥有特定的称重传感器校准证书，您将注意带有电缆颜色代码的接线图，输出阻抗和输入阻抗以及测试目的所需的任何其他内容。每次测试后，请记住将测量值与制造商的校准证书进行比较，以查看它们是否彼此紧密匹配。

      如何使用万用表测试称重传感器？

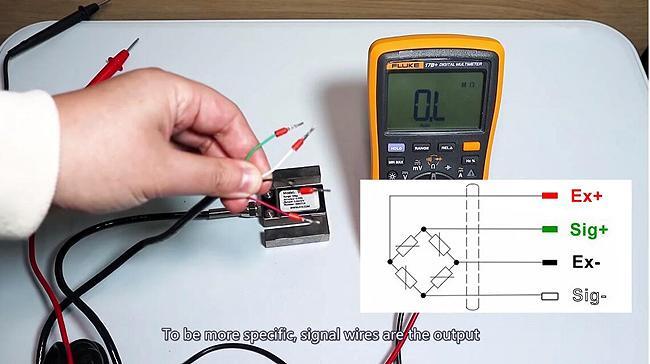

      以欧姆为单位设置万用表，并测量称重传感器输入和输出引线的电阻。更具体地说，信号线是输出，激励线是输入，如原理图所示。

      数字万用表连接称重传感器的正信号线和负信号线之间。在我们的例子中，它们是绿色和白色的引线。我们将红色探头放在绿线上，黑色探头放在白线上。

      如果称重传感器状况良好，则它们之间的输出应等于规格表中指定的值。所以电阻应该接近 350 欧姆，我们得到 353 欧姆的读数。这已经足够接近了。这是称重传感器输出电阻的测试。

      检查此型号的红色正励磁线和黑色的负励磁线之间的输入电阻。我们得到的测量值应等于校准证书中的指定值。所以它应该读取 435 欧姆左右，仪表记录 439.7，这已经足够接近了。这是输入电阻的测试。

      同样，通过测量来自输入引线的毫伏信号来检查称重传感器的精度。要测试 称重传感器 精度，您需要万用表和电压源。在这种情况下，我们将使用称重传感器控制器作为外部电源，为称重传感器提供激励电压。该控制器由220V交流电源驱动。

      由于称重传感器工作正常，我们将在输入引线上提供10VDC激励电压。将控制器插入交流电源，现在让我们测量信号线上的毫伏信号，即绿线和白线，我们得到了毫伏读数。

      如果您查看校准证书，则在称重传感器未施加力的情况下，该值应为零。我们读的是零。应用校准证书中指定的校准自重，然后再次比较值。如果输出电压与指定值匹配，则称重传感器良好。 另外你可以点击这里了解如何选择称重传感器方法。
