坚固而精准的瑞士堡盟Baumer MAGRES EAM580 58 mm磁式绝对值工业编码器，用有强大的磁感应结合高达 ±0.15˚ 的角度精度，可在苛刻的环境中进行精确定位，采用耐用的设计和易于集成，已为工业 4.0 和物联网准备就绪。
| 特点 | |
（1）MAGRES EAM580 （58 mm – 带轴向连接的紧凑型集成实时以太网）编码器 • 轴或盲空心轴； • PROFINET、EtherCAT、以太网/IP； • 通过 OPC UA 为工业 4.0 和物联网做好准备。 | （2）MAGRES EAM580-SC（58 mm – 夹紧法兰）编码器 • 实心轴 10 mm（夹紧法兰）； • SSI、CANopen、CANopen 电梯、PROFINET、EtherCAT、EtherNet/IP； • SSI 和 CANopen 的附加增量信号。 |
（3）MAGRES EAM580-SY（58 mm – 同步法兰）编码器 • 实心轴 6 mm（同步法兰）； • SSI、CANopen、CANopen 电梯、PROFINET、EtherCAT、EtherNet/IP； • SSI 和 CANopen 的附加增量信号。 | （4）MAGRES EAM580-B（58 mm – 盲空心轴）编码器 • 空心轴 12 … 15 mm； • SSI、CANopen、CANopen 电梯、PROFINET、EtherCAT、EtherNet/IP； • SSI 和 CANopen 的附加增量信号。 |
（5）MAGRES EAM580-K（58 mm）无轴承同轴磁性编码器 • 磁铁孔径 6 ... 12 mm； • SSI、CANopen、CANopen 电梯、PROFINET、EtherCAT、EtherNet/IP； • SSI 和 CANopen 的附加增量信号。 | |
| 优势 | |
（1）即使在恶劣环境下也能可靠运行并减少停机时间 • 坚固的磁感应，符合 ISO 13849 标准的固件，抗冲击高达 500 g。 | （2）精准定位，轻松设计 • 角度精度高达 ±0.15°。 |
（3）轻松灵活的产品选择 • 广泛的产品组合，所有相关的轴、法兰和连接器型号，所有相关的接口。 | （4）优异的性价比 • 组件数量减少，产品组合高度模块化 |
（5）为工业 4.0 和物联网就绪 • EAM580 磁式绝对值编码器通过 PROFINET 和 OPC UA 访问参数和附加信息，兼容过程优化的云服务，例如 预防性的维护。 | |
MAGRES EAM580系列编码器拥有可靠而精确地检测位置和速度能力，其广泛应用于包装、医疗行业、搬运和安装系统、木材、塑料或金属加工、纺织机械、电梯等领域

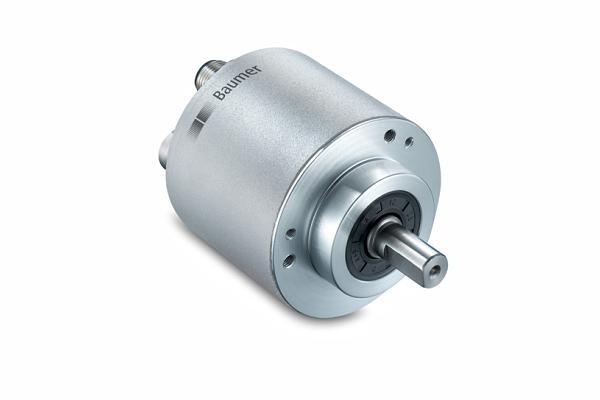

| 1、MAGRES EAM580 （58 mm – 带轴向连接的紧凑型集成实时以太网，集成接口，坚固的磁性）绝对式工业编码器 | |||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每转步数 | 转数 | 接口 |
| MAGRES EAM580-B - EtherCAT | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherCAT |
| MAGRES EAM580-B - EtherNet/IP | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherNet/IP |
| MAGRES EAM580-B - PROFINET | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤65536 / 16 bit | PROFINET IO |
| MAGRES EAM580-SC - EtherCAT | ø58 mm | ø10 x 20 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherCAT |
| MAGRES EAM580-SC - EtherNet/IP | ø58 mm | ø10 x 20 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherNet/IP |
| MAGRES EAM580-SC - PROFINET | ø58 mm | ø10 x 20 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | PROFINET IO |
| MAGRES EAM580-SY - EtherCAT | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherCAT |
| MAGRES EAM580-SY - EtherNet/IP | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherNet/IP |
| MAGRES EAM580-SY - PROFINET | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | PROFINET IO |
 | |||||

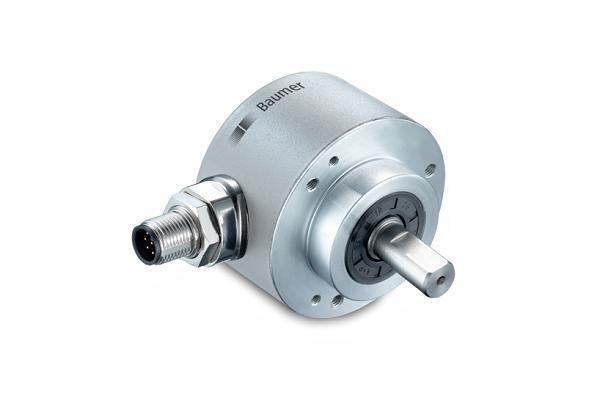

| 2、MAGRES EAM580-SC （58 mm – 夹紧法兰，集成接口，坚固的磁性）绝对式工业编码器 | |||||
| 产品名称 | 尺寸（法兰） | 轴型 | 每转步数 | 转数 | 接口 |
| MAGRES EAM580-SC - CANopen® | ø58 mm | ø10 x 20 mm, 带平面的实心轴 | ≤16384 / 14 bit | ≤262144 / 18 bit | CANopen® CANopen®-Lift CANopen® + incremental |
| MAGRES EAM580-SC - EtherCAT | ø58 mm | ø10 x 20 mm, 带平面的实心轴 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherCAT |
| MAGRES EAM580-SC - EtherNet/IP | ø58 mm | ø10 x 20 mm, 带平面的实心轴 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherNet/IP |
| MAGRES EAM580-SC - PROFINET | ø58 mm | ø10 x 20 mm, 带平面的实心轴 | ≤16384 / 14 bit | ≤65536 / 16 bit | PROFINET IO |
| MAGRES EAM580-SC - SSI | ø58 mm | ø10 x 20 mm, 带平面的实心轴 | ≤16384 / 14 bit | ≤262144 / 18 bit | SSI SSI + incremental |
 | |||||

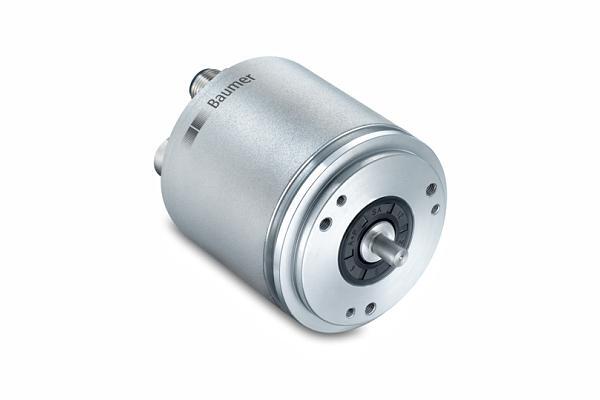

| 3、MAGRES EAM580-SY（58 mm – 同步法兰，集成接口，坚固的磁性）绝对式工业编码器 | |||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每转步数 | 转数 | 接口 |
| MAGRES EAM580-SY - CANopen® | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤262144 / 18 bit | CANopen® CANopen®-Lift CANopen® + incremental |
| MAGRES EAM580-SY - EtherCAT | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherCAT |
| MAGRES EAM580-SY - EtherNet/IP | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherNet/IP |
| MAGRES EAM580-SY - PROFINET | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤65536 / 16 bit | PROFINET IO |
| MAGRES EAM580-SY - SSI | ø58 mm | ø6 x 10 mm, 实心轴，扁平 | ≤16384 / 14 bit | ≤262144 / 18 bit | SSI SSI + incremental |
 | |||||

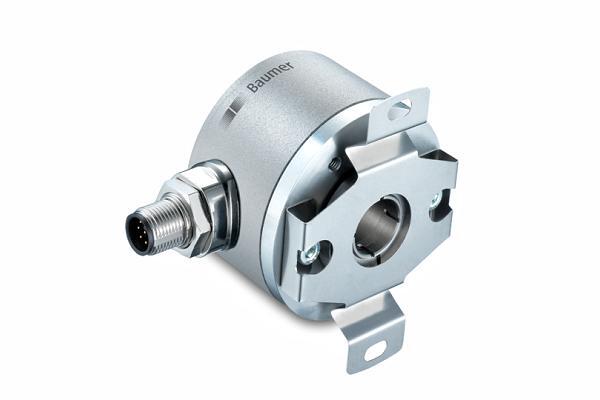

| 4、MAGRES EAM580-B（58 mm – 盲孔空心轴，集成接口，坚固的磁性）绝对式工业编码器 | |||||
| 产品名称 | 尺寸（法兰） | 轴型 | 每转步数 | 转数 | 接口 |
| MAGRES EAM580-B - CANopen® | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤262144 / 18 bit | CANopen® CANopen®-Lift CANopen® + incremental |
| MAGRES EAM580-B - EtherCAT | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherCAT |
| MAGRES EAM580-B - EtherNet/IP | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤65536 / 16 bit | EtherNet/IP |
| MAGRES EAM580-B - PROFINET | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤65536 / 16 bit | PROFINET IO |
| MAGRES EAM580-B - SSI | ø58 mm | ø10...15 mm (盲孔空心轴) | ≤16384 / 14 bit | ≤262144 / 18 bit | SSI SSI + incrementa |
 | |||||
| 5、MAGRES EAM580-K（58 mm）无轴承轴向磁式编码器 | |||||
| 特点 | 磁转子安装孔直径：6 ... 12 mm SSI, CANopen, CANopen Lift, PROFINET, EtherCAT, EtherNet/IP 额外的增量信号，通过SSI和CANopen接口输出 | ||||

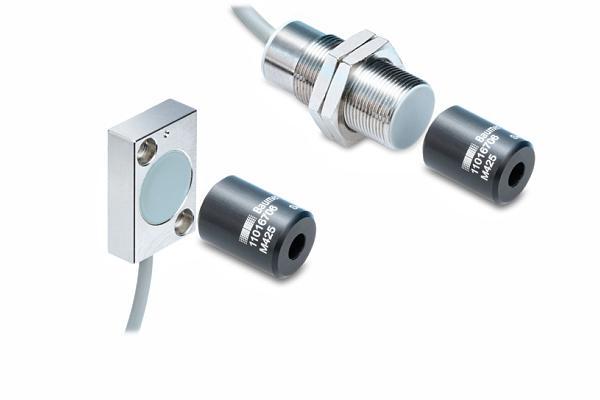

| （1）MDFM / MDRM 紧凑型无轴承轴向磁式编码器 | |||||
| 特点 | 绝对位置反馈，转角测量范围为360° 分辨率高达0.09° 线性模拟量输出信号 无磨损、耐污垢 矩形和圆柱形设计 | ||||
| 产品名称 | 角度范围 | 输出电路 | 连接方式 | ||
MDFM 20I9424/C270 货号： 10166038 | 270° 线性 | 电流输出 | PUR电缆，3 x 0.14，2 m | ||
MDFM 20I9424/KS35PC270 货号： 10166037 | 270° 线性 | 电流输出 | M8 引线接头，PUR，L=200 mm | ||
MDFM 20U9405/C360 货号： 10166023 | 360° 线性 | 电压输出 | PUR电缆，3 x 0.14，2 m | ||
MDFM 20U9405/KS35PC360 货号： 10166034 | 360° 线性 | 电压输出 | M8 引线接头，PUR，L=200 mm | ||
MDRM 18I9524/C270 货号： 10166036 | 270° 线性 | 电流输出 | PUR电缆，3 x 0.25，2 m | ||
MDRM 18I9524/S14C270 货号： 10166035 | 270° 线性 | 电流输出 | M12 接头 | ||
 | |||||

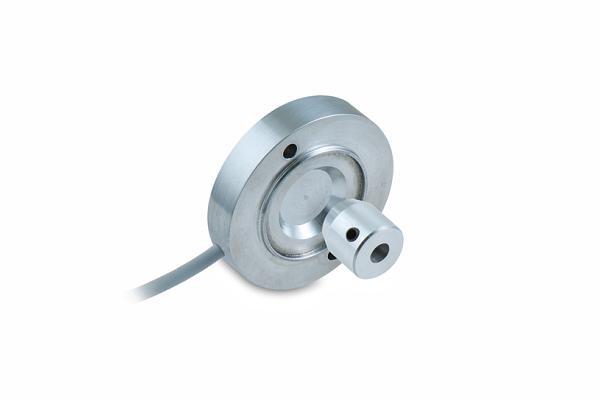

| （2）EAM500扁平型无轴承轴向磁式编码器 | |||||
| 特点 | 绝对位置反馈 适用于 5 至 8 mm 的轴径（轴向感应） 安装深度 10 mm 模拟接口，CANopen 单圈分辨率高达 14 位 可选的冗余变体 | ||||
| 产品名称 | 轴类型 | 每圈步数 | 接口 | ||
| EAM500R-K - analog | ø6 mm (磁转子安装孔) M7 螺钉 | - | 模拟量 | ||
| EAM500R-K - CANopen® | ø6 mm (磁转子安装孔) M7 螺钉 | 14位 | CANopen® | ||
 | |||||

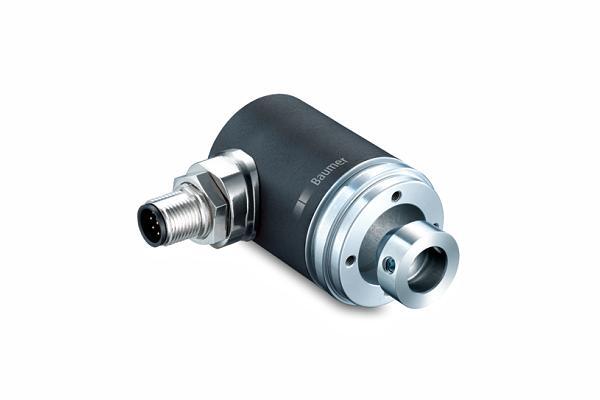

| （3）MAGRES EAM360R-K（适合户外应用）无轴承同轴编码器 | |||||
| 特点 | 绝对式多圈编码器 尺寸（法兰）ø36 mm 适用于 6 至 12 mm 的轴径（轴向感应） 模拟接口，CANopen，SSI，SAE J1939 单圈分辨率高达 14 位 多圈分辨率高达 18 位 额外的增量输出 角度精度高达 ±0.15° | ||||
| 产品名称 | 轴类型 | 每圈步数 | 圈数 | 输出方式 | 接口 |
| MAGRES EAM360-K - CANopen® | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤262144 / 18位 | CAN总线，低电压 (3.3 V)，符合标准ISO 11898 增量信号：线驱动RS422或推挽式 (可选) | CANopen® CANopen®-Lift CANopen® + 增量信号 |
| MAGRES EAM360R-K - CANopen®/SAE J1939 | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤262144 / 18位 | CAN总线，低电压 (3.3 V)，符合标准ISO 11898 | CANopen® SAE J1939 |
| MAGRES EAM360-K - SSI | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤262144 / 18位 | SSI数据：线驱动RS422 增量信号：线驱动RS422或推挽式 (可选) | SSI SSI + 增量信号 |
| MAGRES EAM360R-K - Analog | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | - | - | - | 模拟量 0…10 V / 0.5…4.5 V / 4…20 mA / 分辨率：12位 |
 | |||||
| （4）MAGRES EAM580-K（具有通信功能）无轴承同轴编码器 | |||||
| 特点 | 绝对式多圈编码器 尺寸（法兰）ø58 mm 适用于 6 至 12 mm 的轴径（轴向感应） 模拟接口， CANopen， PROFINET， SAE J1939， SSI， EtherCAT， EtherNet/IP 单圈分辨率高达 14 位 多圈分辨率高达 18 位 额外的增量输出 角度精度高达 ±0.15° | ||||
| 产品名称 | 轴类型 | 每圈步数 | 圈数 | 输出方式 | 接口 |
| MAGRES EAM580-K - CANopen® | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤262144 / 18位 | CAN总线，低电压 (3.3 V)，符合标准ISO 11898 增量信号：线驱动RS422或推挽式 (可选) | CANopen® CANopen®-Lift CANopen® + 增量信号 |
| MAGRES EAM580-K - EtherCAT | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤65536 / 16位 | - | EtherCAT |
| MAGRES EAM580-K - EtherNet/IP | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤65536 / 16位 | - | EtherNet/IP |
| MAGRES EAM580-K - PROFINET | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤65536 / 16位 | - | PROFINET I/O |
| MAGRES EAM580R-K - CANopen®/SAE J1939 | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤262144 / 18位 | CAN总线，低电压 (3.3 V)，符合标准ISO 11898 | CANopen® SAE J1939 |
| MAGRES EAM580-K - SSI | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | ≤16384 / 14位 | ≤262144 / 18位 | SSI数据：线驱动RS422 增量信号：线驱动RS422或推挽式 (可选) | SSI SSI + 增量信号 |
| MAGRES EAM580R-K - Analog | ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔) | - | - | - | 模拟量 0…10 V / 0.5…4.5 V / 4…20 mA / 分辨率：12位 |
 | |||||
