德国原装进口 Gigahertz-Optik GB-GD-360-RB40-2-BTS256-LED 用于使用 BTS256-LED 测量单个 2π 发光二极管的光通量和光色的测角仪系统：
•可调测量距离可达 2000 mm；
•紧凑型测角仪；
•配备 Bi-Tec 传感器的光谱照度计，可精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标、IES、EULUMDAT 等；
•测量几何形状：测角仪 2-Pi 距离 100 - 2000mm；
•波长范围/nm：360 - 830 nm；
•V(λ)传感器测量范围：0.2cd - 250000 kcd (*1)；
•测量范围 - 光谱传感器：40cd - 4000 kcd (*1)；
•评论：适用于多功能 BTS256-LED 光谱辐射计的测角仪。
BTS256-LED 光谱辐射计与 GB-GD-360-RB40-2 测角仪
发光强度分布用于指定灯具的定向辐射特性。它是通过多次单独测量发光强度来确定的。每次测量都会检测不同视角下发射到灯周围半空间的光。测量数据以极坐标图和 3D 图表表示，并以标准格式输出，例如 IES、EULUMDAT、Excel 等。该数据还可用于计算光通量。
以极坐标图显示发光强度分布 以 3D 图表显示发光强度分布
在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。其中包括有助于照度和发光强度测量的BTS256-LED-DA扩散器窗口。

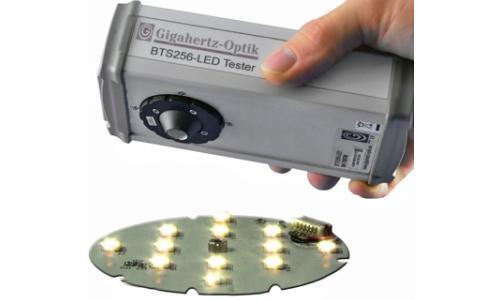

BTS256-LED用于测量单个LED的光通量、光谱、颜色和显色指数
BTS256-LED-DA 光谱辐射计可与 GB-GD-360-RB40-2 测角仪结合使用，以测量发光强度分布。与市场上的其他二极管阵列光谱仪不同，BTS256-LED 的 BiTec 传感器提供仅使用其光度光电二极管执行测量的选项。其测量时间短，测量速度比传统光谱仪快得多。如果还需要光谱、颜色和显色指数，则可以采用 BiTec 传感器的基于阵列的光谱仪。 GB-GD-360-RB40-2 测角仪允许以两个自由度将测试灯与设备对齐。旋转运动通过步进电机驱动器远程控制。转盘具有 M4 孔布置，用于测试灯的通用连接。四个迷你插座提供四端子连接。转盘可实现 5 毫米行程的微调和 100 毫米行程的粗调，以便在测角轴上对准测试灯。集成了一个可拆卸的挡块，以帮助测试灯在测角轴上对齐。设备和测试灯之间的距离可以在 100 毫米到 2000 毫米之间变化。选择短距离测量低强度的单个 LED。较长的距离更适合测量扩展的 LED 阵列和 LED 灯。广泛的动态范围集成了一个可拆卸的挡块，以帮助测试灯在测角轴上对齐。设备和测试灯之间的距离可以在 100 毫米到 2000 毫米之间变化。选择短距离测量低强度的单个 LED。较长的距离更适合测量扩展的 LED 阵列和 LED 灯。广泛的动态范围集成了一个可拆卸的挡块，以帮助测试灯在测角轴上对齐。设备和测试灯之间的距离可以在 100 毫米到 2000 毫米之间变化。选择短距离测量低强度的单个 LED。较长的距离更适合测量扩展的 LED 阵列和 LED 灯。广泛的动态范围GB-GD-360-RB40-2-BTS2048-VL使其更适合测量具有独特边缘轮廓的聚光灯。导轨托架上的导轨采用稳定的底座加固。 BTS256-LED 和 BTS256-LED-DA 也可以在没有测角仪的情况下使用。
S -BTS256用户软件支持测角仪的操作和测量值的显示。它可用于创建测量序列以及配置不同的设置。测量数据可以导出为标准格式，例如 IES、EULUMDAT、ASCII 和 Excel。除了以极坐标图和3D图显示发光强度分布外，该软件还可以用于计算光通量以及显示光谱、颜色值等。

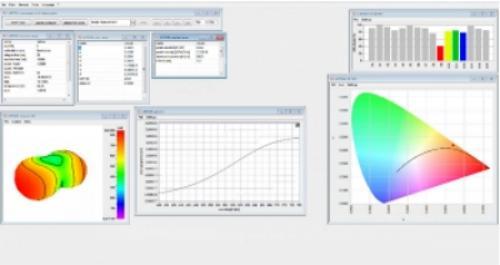

S-BTS256用户软件支持2D和3D发光强度分布曲线的测量和显示。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS256-LED-DA 由 Gigahertz-Optik 的校准实验室进行校准，该实验室根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的附件组件。每台设备均附有各自的校准证书。
（1）基础规格 | |||
| 简短的介绍 | 用于测量 2pi LED 灯的发光强度分布的测角仪。由于到样品的测量距离可变，动态范围宽。发光强度、光谱、颜色和显色指数的测量。 | ||
| 主要特点 | 光轴与导轨之间距离为 360 mm 的测角仪。采用步进电机驱动进行远程控制。配备 BiTec 光传感器的测量装置，可快速测量发光强度以及光谱、颜色和显色指数的光谱测量。无需测角仪即可使用的光谱辐射计。 | ||
| 测量范围 | 40 cd 至 400000 cd（光谱），0.2 cd 至 250000 cd（积分），测量距离一米，360 nm 至 830 nm。 | ||
| 典型应用 | 来料检验（LED 灯）、生产过程中的质量保证、设计。 | 校准 | 工厂校准。可追溯至国际标准。 |
（2）产品 | |||
| 典型应用 | 照度计用于测量光通量、光谱辐射功率、发光强度分布和发光颜色。根据照度和测量距离计算发光强度。 | ||
| 传感器 | 具有光度宽带检测器和阵列光谱仪的双技术传感器。用于自动暗信号调整的集成光圈。 | ||
| 输入光学器件 | 带扩散器窗口的卡口适配器。扩散器窗口直径 20 毫米。 ± 30° 余弦校正视场。指定范围内5%余弦校正。 | ||
| 测角仪台 | 带步进电机驱动的两轴测角仪： Phi 轴（水平）±90°，0.1° 分辨率，0.2° 再现性 Theta 轴（轴向）±18°，0.2° 分辨率，0.4° 再现 | ||
| 样品架： 直径 160 毫米，带 25 毫米螺纹孔图案 四个电气端子，带端子板 样品深度 - 最大100 毫米 样品重量 - 最大。 1公斤 | |||
| 光具座： 2.5 m 长机架上的 2 m 长导轨 可调节测量装置支架 | |||
| 校准不确定度 | 光通量校准 ±8% 照度 ±4% | 一般的 | 该设备基于BTS256-LED，请在那里找到详细规格。 |
（3）光谱探测器 | |||
| 典型测量时间 | 最大BTS256-LED 光通量：典型值1100 流明。测量。时间 ≤ 5m 最小BTS256-LED 光通量：典型值10毫升/分钟。测量。时间≤30s | ||
最大照度 BTS256-LED-DA：典型值4000000lx。测量。时间 ≤ 5ms 最小照度 BTS256-LED-DA：典型值40lx。测量。时间≤30s | |||
最大发光强度 BTS256-LED-DA：典型值1m距离内4000000cd。测量。时间 ≤ 5ms 最小发光强度 BTS256-LED-DA：典型值1m距离40cd。测量。时间≤30s | |||
| （注：白光测量） | |||
| 光带宽 | 5纳米 | 光谱范围 | (360 - 830) 纳米 |
（4）一体式探测器 | |||
| 测量范围 | 最大可测量光通量 BTS256-LED：典型值70000流明 噪声等效光通量 BTS256-LED：典型值0.05毫升 | ||
最大可测量照度 BTS256-LED-DA：典型值250000 klx 噪声等效照度 BTS256-LED-DA：典型值0.2勒克斯 | |||
最大可测量的发光强度 BTS256-LED-DA：典型值1 m 距离内 250000 kcd 噪声等效发光强度 BTS256-LED-DA 典型值1 m 距离内 0.2 cd | |||
| （注：白光） | |||
| 型号 | 描述 |
| S-SDK-BTS256 | BTS256 变体的软件开发套件。 |
| 型号 | 描述 |
| GB-GD-360-RB40-2-BTS2048-VL | 用于测量 2π 射灯和 LED 的发光强度分布的系统 |
