德国原装进口 Gigahertz-Optik BTS2048-IR 带热电冷却探测器的紧凑型红外光谱仪/辐射计，满足高端阵列光谱辐射计的所有要求：
•尺寸紧凑，动态范围等光学参数非常好；
•尽管设计先进，但价格优惠；
•创新的两级 InGaAs 探测器；
•温度控制；
•兼容积分球等上的所有 BTS2048 连接器；
•入口光学器件：10 mm Ø 余弦扩散器；
•光谱范围/nm：(950 -2150) nm；
•光带宽：9 nm；
•测量范围-宽带探测器：(15 - 6E7) W/m²；
•测量范围 - 光谱传感器：(2E-4 - 1E4) W/(m²nm) @1600 nm；
•评论：适用于红外范围的多功能高端光谱仪。

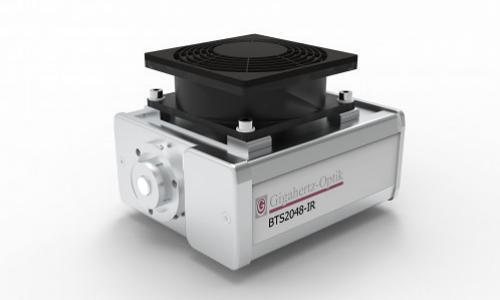

带热电冷却阵列探测器的 BTS2048-IR 光谱仪
BTS2048-IR结合了其 InGaAs 阵列探测器的热电冷却以及用于 BTS 技术的冷却 InGaAs 二极管。该设备满足高端二极管阵列光谱仪的所有要求，尽管其设计先进，但价格优惠。阵列探测器的热电冷却最大限度地减少了暗噪声信号。
为了利用 InGaAs 芯片在可能的光谱范围内与扩展 InGaAs 芯片相比噪声较小的优势，使用了具有这两种技术的探测器芯片。这可以最佳地匹配光谱范围，从而实现最佳的电光特性。其他功能如电子快门、OD 滤镜和经过验证的 BTS 技术照常发挥作用。

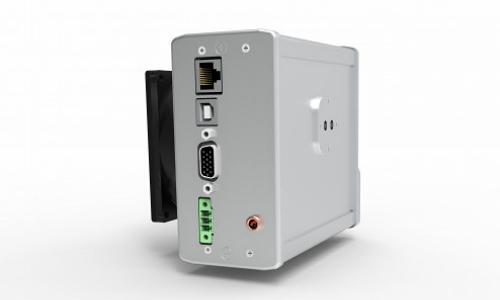

余弦校正扩散器和多种触发器和 I/O 可能性
•光谱范围从 950 nm 到 2150 nm；
•BTS技术（集成附加二极管）；
•电子快门和滤光轮有四个位置（开、暗、OD1 和 OD2）；
•令人信服的光学特性 ；
•尺寸紧凑；
•通过以太网和 USB 接口实现快速数据传输；
•输入/输出连接器；
•可追溯的校准。
标准S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块，当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-IR 时，可以激活这些模块。 S -SDK-BTS2048开发者软件用于将 BTS2048-IR 集成到定制软件中。

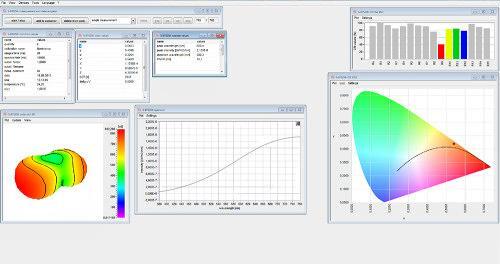

S-BTS2048 用户软件界面
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-IR 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的附件组件。每台设备均附有各自的校准证书。
（1）基础规格 | |||
| 简短的介绍 | TE 冷却光谱辐射计具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。其他参数的配件。 | ||
| 主要特点 | 设备紧凑。 BiTec 探测器，配备 TE 冷却探测器（512 像素、9 nm 光学分辨率、电子快门）和附加 InGaAs 二极管。光学带宽校正（CIE214）。带快门和 OD 滤光片的滤光轮。带扩散窗的输入透镜。余弦视场。 | ||
| 测量范围 | 光谱：3E-4 W/(m²nm) 至 1.6E4 W/(m²nm) @1600 nm。响应度从 950 nm 到 2150 nm。 | ||
| 典型应用 | 用于研发应用和测试系统集成的二极管阵列光谱辐射计。 | 校准 | 工厂校准。可追溯至国际校准标准 |
（2）产品 | |||
| 测量数量 | 光谱辐照度（W/（m² nm））、辐照度（W/m²）、光谱辐射强度（W/（sr nm））、辐射强度（W/sr）、峰值波长、中心波长、质心波长等。可选积分球：另外光谱通量 (W/nm)。选配测角仪：另外还有辐射强度 (W/sr) | ||
| BiTec | 可以使用二极管和阵列进行并行测量，从而通过a*(s z ( λ )) 和F*(s z ( λ ))分别在线校正二极管的光谱失配。 | ||
| 输入光学器件 | 扩散器，余弦校正视场 | 滤光轮 | 可以使用二极管和阵列进行并行测量，从而通过a*(s z ( λ )) 和F*(s z ( λ ))分别在线校正二极管的光谱失配。 |
（3）光谱探测器 | |||
| 积分时间 | 10 µs - 10 s *11 | 光谱范围 | (950 -2150) nm |
| 光带宽 | 9 nm | 像素分辨率 | ~2.3 nm/像素 |
| 像素数 | 512 | 芯片 | 带二阶滤波器的冷却高灵敏度 InGaAs 芯片 |
| 模数转换器 | 16bit | 峰值波长 | ± 1 nm |
| 带通校正 | 支持数学在线带通校正 | 线性度 | 完全线性化芯片 >99% *10 |
| 基线噪声 | 7 cts *1 | 信噪比 | 5000*2 |
| 动态范围 | 8 震级 | ||
| 校准不确定度 | 光谱辐照度 | ||
| λ | u(k=2) | ||
| (950 - 1039) nm | 4 % | ||
| (1040 - 1549) nm | 4,5 % | ||
| (1550 - 1949) nm (sensor part 1*) | 5 % | ||
| (1550 - 1949) nm (sensor part 2*) | 6 % | ||
| (1950 - 2049) nm | 6,8 % | ||
| (2050 - 2150) nm | 7,5 % | ||
| 光谱辐照度响应度 (950 - 2150) nm； * 在此区域中，发生从传感器部分 1 到传感器部分 2 的过渡。不确定性增加。 | |||

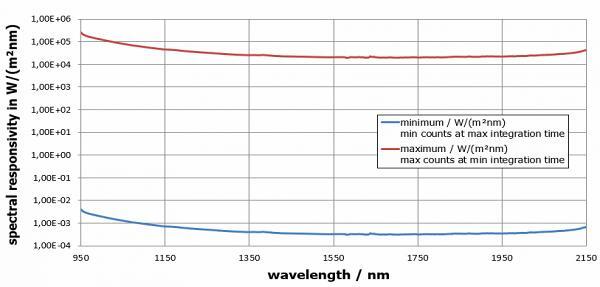

| 光谱辐照度响应度范围（光谱测量） |  | ||
（4）一体式探测器 | |||
| 测量范围 | 带偏移校正的九 (9) 个测量范围 | 测量范围 | 可选：（15 至 6E7）W/m² 响应度范围：(1050 - 2100) nm |
| 筛选 | 可选：具有辐射匹配的光谱响应度。通过光谱测量数据在线校正辐射匹配（光谱失配因子校正）。 | ||
（5）其它参数 | |||
| 接口 | USB V2.0、以太网（LAN UDP协议）、RS232、RS485。 | 数据传输 | 通过以太网 512 个浮点数组值的标准 5 ms。 |
| 输入接口 | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA。 | 输出接口 | 最大 2x 集电极开路最大 25V 500毫安。 |
| 扳机 | 合并触发输入（不同选项、上升/下降沿、延迟等）。 | 电源 | 带电源：直流输入 5V (±10 %) @ 3000 mA。 |
| 温度范围 | 温度稳定芯片：≤±0.25℃。 | 尺寸 | 135毫米×107毫米×90毫米（长×宽×高）。 |
| 重量 | 1000克 | 温度范围 | 储存：（-10 至 50）℃； 操作：（10 至 30）°C *9。 |
| 安装 | 三脚架和 M6 螺纹； 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用。 | ||
| 软件 | 用户软件 S-BTS2048； 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置。 | ||
| 微处理器 | 32位用于设备控制，16位用于探测器阵列控制，8位用于光电二极管控制。 | ||
| 信息 | * 1 个典型值是在 1ms 积分时间（标准偏差）下未进行平均而测量的。通过平均，基线噪声降低。 * 2 典型值是在 1ms 测量时间和检测器完全饱和的情况下测得的，无需平均。随着平均信噪比的增加。 *9设备大约需要 25 分钟才能稳定温度。如果在预热阶段或非恒定温度下进行测量，则每次测量都需要进行新的暗测量。 *10 该芯片基于两种不同的材料，具体取决于光谱范围。上半部分（扩展 InGaAs）可能在较长积分时间下表现出较高的不确定性。 *11 在较长积分时间下，扩展 InGaAs 范围的可能饱和可能会受到环境温度的限制。 | ||
| 型号 | 描述 |
| ISD-100HF-BTS2048-VL | 2π 和 4π 光源光通量测量系统。 |
| ISD-15-BTS2048-VL | 用于 LED 测试和系统集成的紧凑型积分球光谱辐射计系统。 |
| ISD-25-BTS2048-VL | 用于测量最大 76.2 毫米的单个 2π LED 灯的光通量和光色的系统。 |
| S-BTS2048 | BTS2048 变体的应用软件。 |
| S-SDK-BTS2048 | BTS2048 变体的软件开发套件。 |
| 型号 | 描述 |
| BTS2048-VL-TEC | 多功能温控高速高质量 LED 光谱仪。 |
| BTS2048 Series | 紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术，可实现实验室和现场使用的精确测量。 |
