堡盟 Baumer UNDK 10P8914 （货号：10161451）是一款超声波接近传感器，测距范围为10 … 200 mm。
• 测量范围：10 … 200 mm
• PNP 常开 (NO) / 常闭 (NC)
• 自学习
• 2米电缆
• 工作温度：-10 … 60 °C
• IP 67
• 型号：UNDK 10P8914
（1）基本参数 | |||
| 感应范围 Sd： | 10 … 200 mm | 感应范围远端限值 Sde： | 30 … 200 mm |
| 典型迟滞： | 4 % Sde | 重复精度： | 0,5 mm |
| 温漂： | < 0.18% Sde/K | 响应时间 ton： | < 15 ms |
| 释放时间 toff： | < 15 ms | 声波频率： | 380 kHz |
| 调节： | 自学习 | 对准器： | 目标物指示灯闪烁 |
| 输出指示灯： | 绿色LED | ||
（2）电气参数 | |||
| 电源电压范围 +Vs： | 12 … 30 VDC | 最大电流消耗（无负载）： | 35 mA |
| 输出电路： | PNP常开/常闭 | 输出电流： | 200 mA |
| 压降 Vd： | <2 VDC | 残余纹波： | < 10 % Vs |
| 短路保护： | 是 | 反极性保护： | 是 |
（3）机械参数 | |||
| 类型： | 矩形 | 外壳材质： | 塑料（ASA） |
| 宽度 / 直径： | 10,4 mm | 高度 / 长度： | 27 mm |
| 深度： | 14 mm | 连接方式： | 2米直接出线 |
（4）环境条件 | |||
| 工作温度： | -10 … +60 °C | 防护等级： | IP 67 |

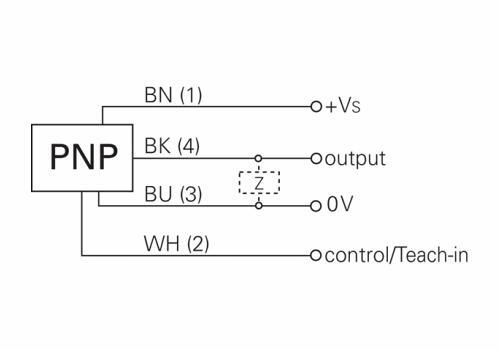

| 尺寸图 | 接线图 |
 |  |
