堡盟 Baumer UNAM 12I9912/S14 （货号：10156815）是一款微型超声波测距传感器，测距范围为60 … 400 mm。
• 测量范围60 … 400 mm
• 电流输出
• 外部自学习
• M12 接头
• 工作温度-10 … 60 °C
• 防护等级IP 67
• 型号：UNAM 12I9912/S14。
（1）基本参数 | |||
| 感应范围 Sd： | 60 … 400 mm | 感应范围近端限值 Sdc： | 60 … 400 mm |
| 感应范围远端限值 Sde： | 60 … 400 mm | 重复精度： | 0,5 mm |
| 分辨率： | < 0,3 mm | 响应时间 ton： | < 60 ms |
| 释放时间 toff： | < 60 ms | 温漂： | > 50 mm < 2 % of distance to target Sde |
| 声波频率： | 290 kHz | 调节： | 外部自学习 |
| 对准器： | 目标物指示灯闪烁 | 指示灯： | 黄色LED / 红色LED |
（2）电气参数 | |||
| 电源电压范围 +Vs： | 15 … 30 VDC | 最大电流消耗（无负载）： | 45 mA |
| 输出电路： | 电流输出 | 输出信号： | 0…10 mA / 10…0 mA |
| 输出电流： | 20 mA | 负载电阻（+Vs最大）： | < 1100 Ohm |
| 负载电阻（+Vs最小）： | < 400 Ohm | 残余纹波： | < 10 % Vs |
| 短路保护： | 是 | 反极性保护： | 是 |
（3）机械参数 | |||
| 类型： | 圆柱形，螺纹版 | 外壳材质： | 黄铜镀镍 |
| 宽度 / 直径： | 12 mm | 高度 / 长度： | 70 mm |
| 连接方式： | M12 接头 | ||
（4）环境条件 | |||
| 工作温度： | -10 … +60 °C | 防护等级： | IP 67 |

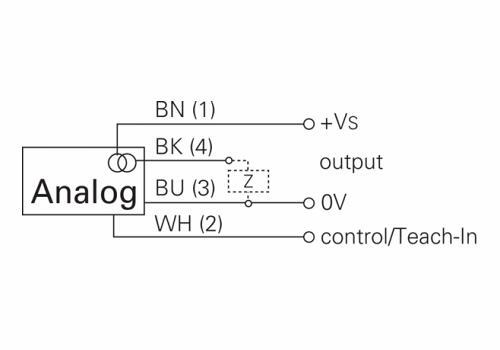

| 尺寸图 | 接线图 |
 |  |

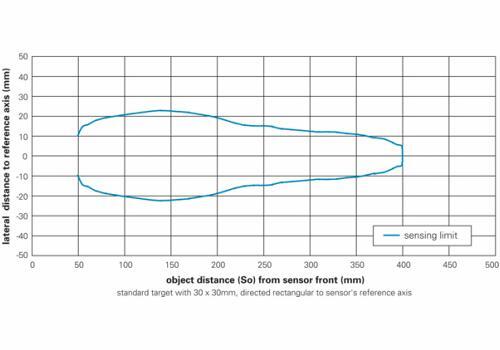

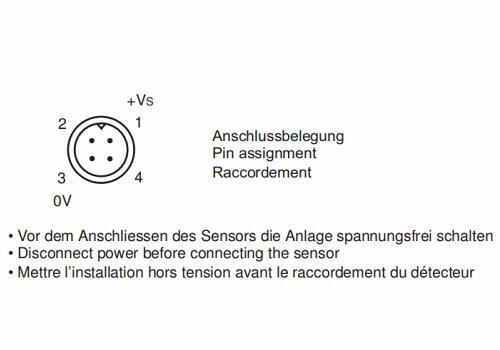

| 引脚分配 | 典型声锥纵面 |
 |  |
