堡盟 Baumer U300.D50-DPMJ.72N 超声波测距传感器
详情说明

      堡盟 Baumer U300.D50-DPMJ.72N (货号:11219488)是一款微型超声波测距传感器,测距范围为15 … 500 mm。


      一、U300.D50-DPMJ.72N 超声波测距传感器的特点

      • 精确的测量原理带来的最佳测量性能

      • 通过双通道向IO-Link通道输出并行信号。

      • 灵活的参数化和额外的诊断数据得益于IO-Link。

      • 同类产品中最短的盲区范围

      • 在紧凑的外壳中实现高性能

      • 型号:U300.D50-DPMJ.72N

Baumer U300.D50-DPMJ.72N 超声波测距传感器

      二、U300.D50-DPMJ.72N 超声波测距传感器的技术参数

(1)基本参数

感应范围 Sd:15 … 500 mm感应范围近端限值 Sdc:15 … 500 mm
感应范围远端限值 Sde:15 … 500 mm版本:IO-Link双重信号通道
典型迟滞:4 % Sde重复精度:0,5 mm
分辨率:< 0,3 mm响应时间 ton/toff 标准:< 40 ms
响应时间 ton/toff 最小化:< 16 ms温漂:> 50 mm < 2 % of distance to target Sde
电漂移:15分钟后补偿声波频率:290 kHz
调节:qTeach,line-Teach,IO-Link指示灯:黄色LED
上电指示灯:绿色LED测量轴校准:< 2°


(2)电气参数

电源电压范围 +Vs:12 … 30 VDC典型电流消耗:35 mA
输出电路:电压输出输出信号:0…10 V / 10…0 V
输出电流:100 mA压降 Vd:<3 VDC
残余纹波:< 10 % Vs短路保护:
反极性保护:是,Vs到GND


(3)通信接口

接口:IO-Link V1.1波特率:38.4 kBaud (COM 2)
周期时间:≥ 8 ms过程数据长度:48 位
过程数据结构:

位0 = SSC1 (距离)

位1 = SSC2 (距离)

位2 = 质量

位3 = 报警

位5 = SSC4 (计数器)

位8-15 = 比例因子

位16-47 = 32位测量值

其他数据:

距离

过量增益

启动次数

运行时间

启动次数

工作电压

设备温度

直方图

IO-Link端口类型:A级IO-Link:
参数可调:

开关点

开关迟滞

测量值过滤

时间过滤器

LED状态指示灯

输出逻辑

输出电路

计数器

声锥宽度

模拟量输出特性

停用传感器元件

“找到我”功能




(4)机械参数

类型:矩形外壳材质:塑料(ASA、PMMA)
宽度 / 直径:12,9 mm高度 / 长度:32,2 mm
深度:23 mm连接方式:M8 接头,4针


(5)环境条件

工作温度:-25 … +65 °C储存温度:-40 … +75 °C
防护等级:IP 67


     三、U300.D50-DPMJ.72N 超声波测距传感器的图纸

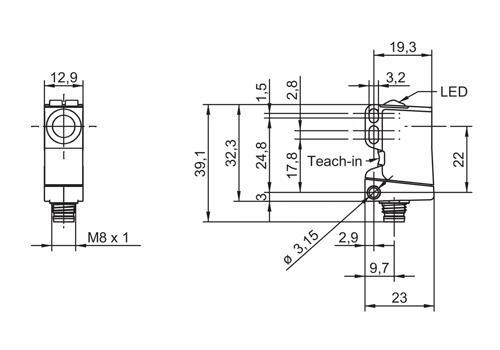

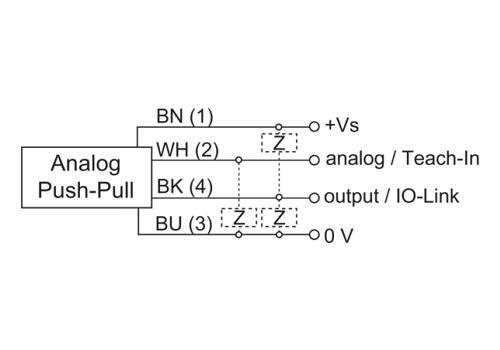

尺寸图接线图
U300.D50-DPMJ.72N 超声波测距传感器的尺寸图U300.D50-DPMJ.72N 超声波测距传感器的接线图

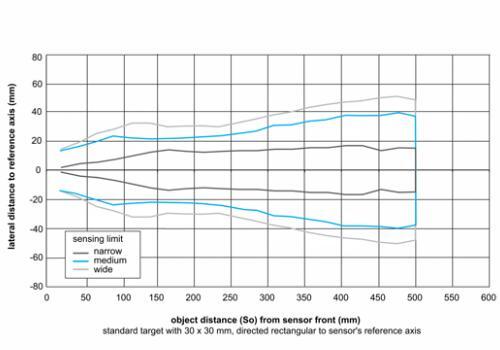

针角定义典型声锥纵面
U300.D50-DPMJ.72N 超声波测距传感器的针角定义图U300.D50-DPMJ.72N 超声波测距传感器的典型声锥纵面图
