堡盟 Baumer O300.RP-NV1T.72N（货号：11110447）是一款微型反射板式传感器，实际感应范围为5 m。
• 类型为镜反射式传感器
• 实际感应范围为5 m
• 脉冲PinPoint LED
• NPN 互补
• qTeach
• M8接头，4针
• 工作温度 -25 … 60 °C
• IP 67
• 型号为 O300.RP-NV1T.72N。
（1）基本参数 | |||
| 类型： | 反射板式传感器 | 光源： | 脉冲PinPoint LED |
| 实际感应范围 Sb： | 5 m | 额定感应范围 Sn： | 6 m |
| 偏振滤光镜： | 是 | 指示灯： | 黄色LED |
| 上电指示灯： | 绿色LED | 灵敏度调节： | qTeach |
| 波长： | 630 nm | 交互影响抑制： | 是 |
| 光轴校准： | < 2° | ||
（2）电气参数 | |||
| 响应时间 / 释放时间： | < 0,49 ms | 电源电压范围 +Vs： | 10 … 30 VDC |
| 最大电流消耗（无负载）： | 35 mA | 典型电流消耗： | 25 mA |
| 压降 Vd： | <3 VDC | 输出功能： | 亮通/暗通 |
| 输出电路： | NPN互补 | 输出电流： | 100 mA |
| 短路保护： | 是 | 反极性保护： | 是 |
（3）机械参数 | |||
| 宽度 / 直径： | 12,9 mm | 高度 / 长度： | 32,3 mm |
| 深度： | 23 mm | 类型： | 矩形 |
| 外壳材质： | 塑料（ASA、PMMA） | 前端光学元件： | PMMA |
| 连接方式： | M8 接头，4针 | ||
（4）环境条件 | |||
| 工作温度： | -25 … +60 °C | 防护等级： | IP 67 |

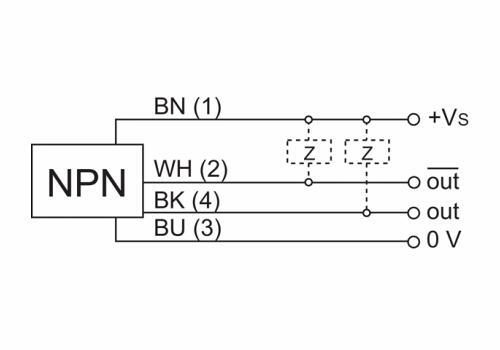

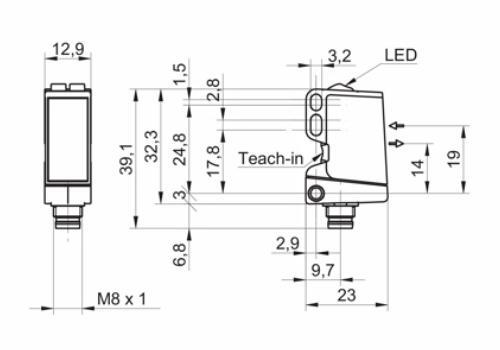

| 尺寸图 | 接线图 |
 |  |

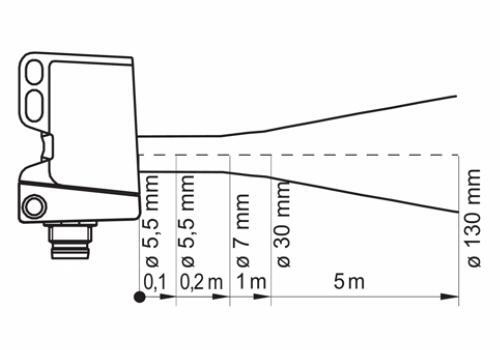

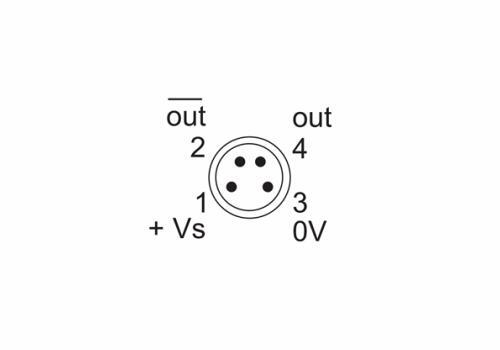

| 针角定义 | 典型光束特性 |
 |  |

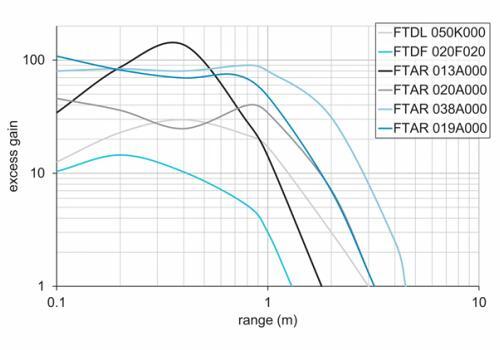

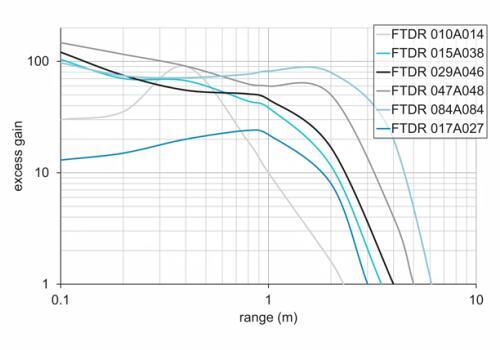

| 超增益曲线1 | 超增益曲线2 |
 |  |
| 3D 模型 | |
 |
