堡盟 Baumer OXM200-B02A.001（货号：11246586）是一款智能型轮廓传感器，测量范围 25 mm。
• 简单易用的智能轮廓传感器和功能强大的测量工具。
• 投资回报率跟踪和测量值组合。
• 通过集成的网络服务器实现可视化和参数化。
• 紧凑型单箱设计。
• 包含多种接口和协议。
（1）基本参数 | |||
| 类型： | 测量模式 (M)：高度、直线/角度、区域、边缘、宽度/间隙、边缘强度、圆、卡尺Z、卡尺X、卡尺距离、角规、X-Z轮廓 | 测量范围 MR： | 25 mm |
| 间隙距离： | 60 mm | 工作范围 (Sdc ... Sde)： | 60 ... 85 mm |
| 参考距离： | 72,5 mm | 视场角 (@Sdc ... Sde)： | 20 mm ... 28 mm |
| 分辨率 X (@Sdc ... Sde)： | 30 ... 40 µm | 每秒轮廓： | 100 ... 400 Hz |
| 剖面点数： | 700 pixel | 分辨率 Z (@Sdc ... Sde)： | 5 µm |
| 重复精度 Z： | 2 µm | 线性偏差 Z： | ± 0,1 % MR |
| 温度漂移： | ± 0,04 %Sde/K | ||
（2）光源 | |||
| 激光等级： | 2 | 激光波长： | 蓝色（405 nm） |
| 最大激光功率： | 18 mW | 光点形状（参考距离）： | 线长 (x) 28 mm 线宽 (z) < 50 µm |
（3）接口和接头 | |||
| 软件/参数设置： | 集成网络服务器，用于参数设置 | 接口/输出电路： | 快速以太网 (100 MBit/s)，2 路开关量输出，模拟量输出 |
| 协议： | Profinet (CC-A), Ethernet/IP, Modbus TCP, OPC UA, UDP, IO-Link | ||
（4）电气参数 | |||
| 电源电压范围 +Vs： | 18 ... 30 VDC | 模拟输出信号： | 4-20mA, 2-10mA, 0-10V, 0-5V |
| 开关输出： | 2 x 推挽式输出 | 电源： | 典型值：2.4W（最大 100 mA / 24 V） IEEE 802.3af 以太网供电 (PoE) |
| 电气连接： | m12, 公头，12 针，a 类编码 | 以太网连接： | M12 母头，8 针，A 类编码 |
| 编码器输入规格： | 4 路差分输入：A/B HTL / TTL 高电平：2.5 V...+Ub / PoE 2.5...24 V 低电平：< 1.5 V 最高频率 30 kHz | 触发输入规格： | 高电平：8 V...+Ub / PoE 8...24 V 低电平：< 2.5 V |
（5）机械参数 | |||
| 材料： | 外壳：铝；前盖：玻璃 | 尺寸（宽 x 高 x 深）： | 36 mm x 74 mm x 60 mm |
| 宽度： | 36 mm | 高： | 74 mm |
| 深度： | 60 mm | 重量： | 270 g |
（6）环境条件 | |||
| 环境温度： | 0 ... + 45 °C | 存储温度： | - 10 ... + 60 °C |
| 环境湿度： | 20 ... 85 % | 防护等级 (IEC 60529)： | IP65 |
| 振动（正弦波）： | 1 mm p-p (10 - 55 Hz)，单轴 5 分钟 单轴 30 分钟 (55 赫兹) IEC 60068-2-6:2008 | 冲击（半正弦波）： | 30 g / 11 ms，单轴单方向6次冲击 IEC 60068-2-27:2009 |
| 环境光抗扰度： | < 25 kLux | ||
（7）认证标准 | |||
| 认证： | CE 认证 UL | ||

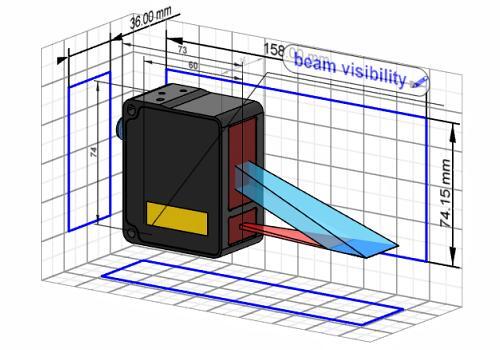

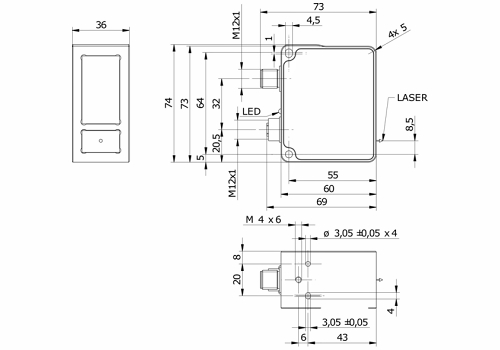

| 尺寸图 | 3D 模型 |
 |  |
