堡盟Baumer ATD 2A A 4 Y 7 16U IS D2SR12 S 12 IP65 绝对值编码器
详情说明

      堡盟 Baumer ATD 2A A 4 Y 7 (选型 ATD 2A A 4 Y 7 16U IS D2SR12 S 12 IP65 ) 是一款盲孔 ø10-14 mm 的绝对值编码器


一、ATD 2A A 4 Y 7 绝对值编码器的特点

      • 编码器多圈 / 模拟量输出;

      • 电压输出或电流输出;

      • 控制输入复位和旋转方向;

      • 光学感应单圈,磁感应多圈;

      • 自诊断;

      • 总分辨率:16位;

      • 工厂设定可调节角度(0°-360°直至 1024 x 360°);

      • 法兰 径向连接器输出。

Baumer ATD 2A A 4 Y 7 绝对值编码器


二、ATD 2A A 4 Y 7 绝对值编码器的技术参数

(1)电气参数

电源电压:+UB = 12…30 VDC (国标/美标)反极性保护:
电流消耗(无负载):≤50 mA (24 VDC)接口:模拟量 (4…20 mA 或 0…10 V)
负载电阻:

 ≥1 kΩ (推荐 10 kΩ) / 电压输出

 ≤500Ω (推荐470Ω) / 电流输出

功能:

单圈

多圈

测量范围:

90°、180°、360°

2、4、8、16圈

分辨率:16 位
每圈步数:16384 / 14位圈数:16 / 4位
感应原理:

光感应 (单圈)

磁感应 (多圈)

数据更新:≤130 µs
编码顺序:顺时针:正对安装面顺时针旋转时输出值上升输出方式:

电压输出 (带短路保护)

电流输出 (带短路保护)

抗干扰性:EN 61000-6-2辐射干扰:EN 61000-6-3


(2)机械参数

尺寸(法兰):ø58 mm轴类型:

ø10 mm (通孔型)

ø12 mm (通孔型)

ø14 mm (通孔型)

防护等级(EN 60529):IP 65运行速度:

≤8000 rpm (机械)

≤6000 rpm (电气)

启动转矩:≤0,02 Nm (+20 °C)材质:

外壳:铝

轴:不锈钢

工作温度:-20…+85 °C相对湿度:90% (不结露)
耐抗性:

EN 60068-2-6

抗振动10 g,55-2000 Hz

EN 60068-2-27

抗冲击30 g,11 ms

近似重量:325 g
连接:2型M23接头,12针安装套件:002

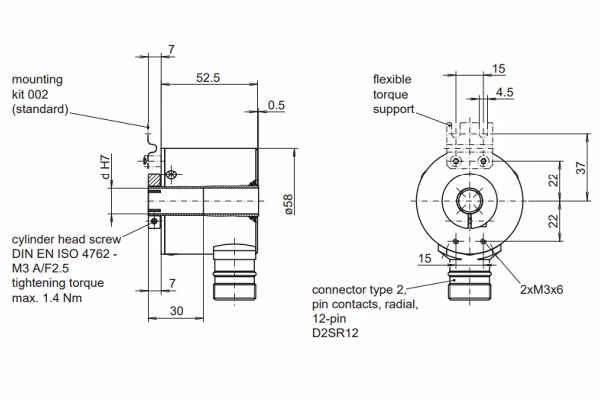

ATD 2A A 4 Y 7 绝对值编码器的尺寸图

三、选型 ATD 2A A 4 Y 7 16U IS D2SR12 S 12 IP65 型号含义详解

型号构成:ATD 2A A 4 Y 7 #### ## D2SR12 S ## IP65,由此ATD 2A A 4 Y 7 16U IS D2SR12 S 12 IP65 拆解为:ATD 2A A 4 Y 7、16U、IS、D2SR12、S、12、IP65
各拆解项各拆解项含义各拆解项含义(中文)
ATD 2A A 4 Y 7

Product

ATD 2A A 4 Y 7

产品

ATD 2A A 4 Y 7

16U

Resolution

16 x 360° mech. adjustment angle (multiturn)

分辨率

16 x 360°机械调整角度(多圈)

IS

Interface

Current output, standard, 4...20 mA, Vin = 12...30 VDC

接口

电流输出,标准,4...20 mA,Vin = 12...30 VDC

D2SR12

Connection

Flange connector type 2, pin contacts, radial, 12-pin

连接方式

法兰连接器 2 型,针式触点,径向,12 针

S

Operating temperature

-20...+85 °C

工作温度

-20...+85 °C

12

Through hollow shaft

ø12 mm

通过空心轴

ø12 mm(通孔型)

IP65

Protection

IP 65

防护等级

IP 65
