堡盟 Baumer TDP0,2 LT-4 B10 55 （订货号11070721）是一款带欧标法兰 B10 和自带轴承的实心轴的测速发电机。
• 低响应时间；
• 开路电压10...150 mV / rpm；
• 冗余输出 (TDPZ)；
• EURO flange B10 or housing foot B3；
• 极强的抗冲击性能；
• 采用LongLife专利技术在全转速范围内实现最佳信号质量；
• 旋转方向识别可控。
（1）电气参数 | |||
| 反向误差： | ≤0,1 % | 线性误差： | ≤0,15 % |
| 温度系数： | ± 0,05 %/K (空载) | 绝缘等级： | B |
| 校准误差： | ±1 % | 气候试验： | 恒定湿热试验 (IEC 60068-2-3，Ca) |
| 性能： | 12 W (转速≥3000 rpm) | 绕组时间常数： | <75 µs |
| 开路电压： | 60 mV/rpm | 抗干扰性： | EN 61000-6-2 |
| 辐射干扰： | EN 61000-6-3 | 认证： | CE CSA |
（2）机械参数 | |||
| 尺寸（法兰）： | ø115 mm | 轴类型： | ø11 mm solid shaft (with key) |
| 法兰： | 欧式法兰B10 | 防护等级（EN 60529）： | IP 55 |
| 运行速度： | ≤10000 rpm | 力矩： | 1,5 Ncm |
| 转子惯量： | 1,1 kgcm² | 允许轴负载： | ≤60 N 轴向 ≤80 N 径向 |
| 材质： | 外壳：压铸铝 轴：不锈钢 | 工作温度： | -30…+130 °C |
| 耐抗性： | IEC 60068-2-6 抗振动10 g，10-2000 Hz IEC 60068-2-27 抗冲击300 g，1 ms | 近似重量： | 2,4 kg |
| 连接： | 端子盒 | ||

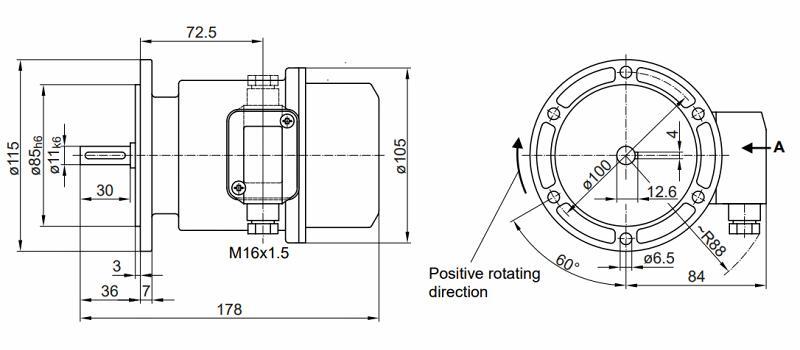

尺寸图

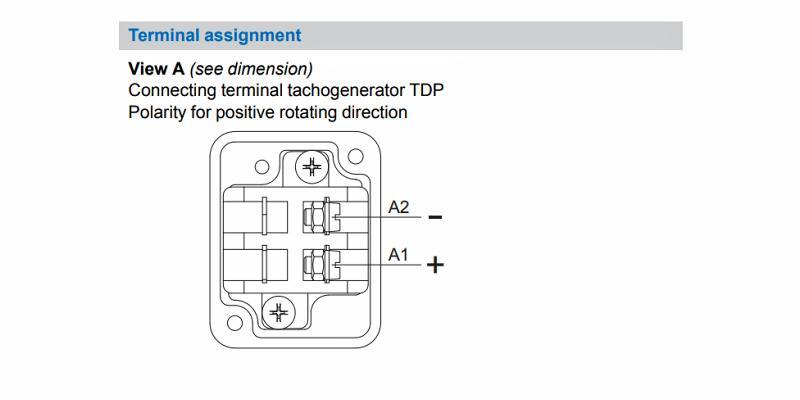

接线端子图
