德国劳易测 Leuze ODSL 8/C66-45-S12 高精度测距传感器/光学测距传感器， ODSL 8/C66-45-S12 具有分辨率高，非常适合物体测量或质量检查。即使在恶劣条件下，例如有光滑物体的情况，这些传感器也能进行精确测量，有些还配有显示器。商品编号： 50108364。
| （1）基础数据 | |||
| 系列：8 | 扫描系统类型：相对于物体 | ||
| （2）光学数据 | |||
| 光源：激光, 红色 | 激光等级：2, IEC/EN 60825-1:2007 | 光斑直径 [针对传感器距离]：1 mm | |
| （3）测量数据 | |||
| 测量范围：25 ... 45 mm | 分辨率：0.03 mm | 精度：1.5 % | 精度参考值：测量距离 |
| 重复性：0.2 % | 参考值重复性：测量距离 | 测量时间：2 ... 7 ms | 参照：否 |
| 黑/白背景屏蔽性能：1.5 % | 光学测距原理：光三角测量 | ||
| （4）电气数据 | |||
性能数据： • 供电电压 UB：18 ... 30 V, DC | 输出： • 模拟输出数：1 个 • 数字开关量输出数：2 个 • 模拟输出1： • 类型：电流 • 开关量输出1： • 开关元件：晶体管, 推挽 • 开关量输出2： • 开关元件：晶体管, 推挽 | ||
| （5）连接 | |||
连接1： • 类型：接头, 旋转，90 • 螺纹规格：M12 • 材料：金属 • 引脚数：5 个引脚 | |||
| （6）机械参数 | |||
| 外壳材料：金属 | 金属外壳：压铸锌 | 镜头盖材料：玻璃 | 净重：70 g |
| 尺寸（宽 x 高 x 长）：15 mm x 48 mm x 38 mm | |||
| （7）操作和显示 | |||
| 配置类型：开关 | 操作控制：旋转开关 | ||
| （8）环境数据 | |||
| 环境温度，工作：-40 ... 50 °C | 环境温度，储藏：-40 ... 70 °C | ||
| （9）认证 | |||
防护等级： • IP 67 • IP 69K | 安全等级：II | 认证：c UL US | 应用标准：IEC 60947-5-2 |

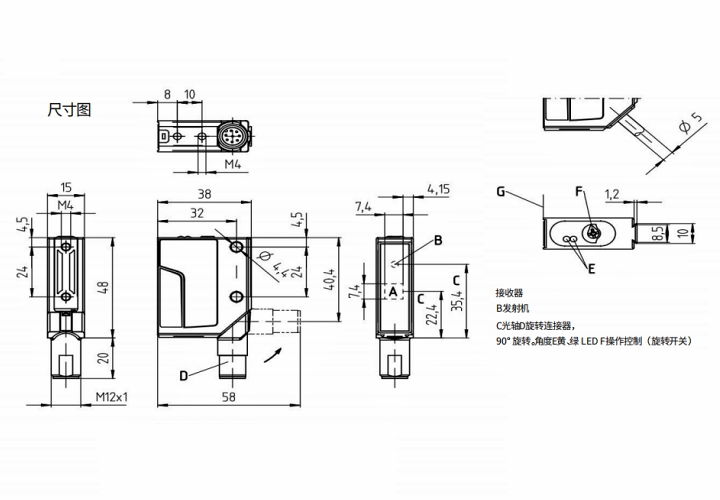

尺寸图
电气连接图

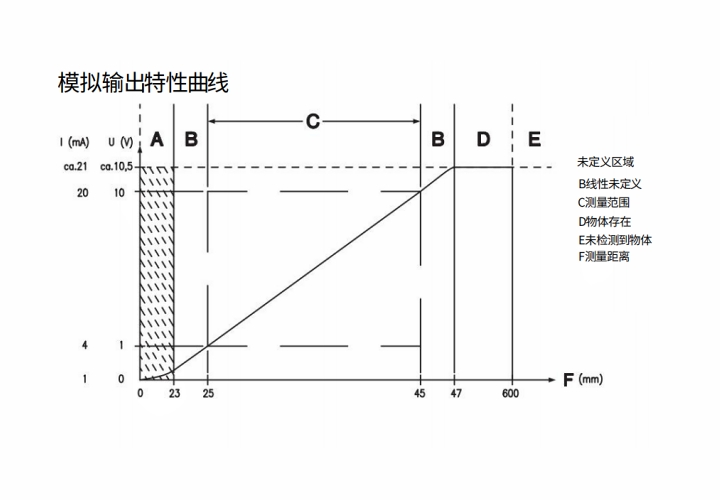

模拟输出特性曲线图
